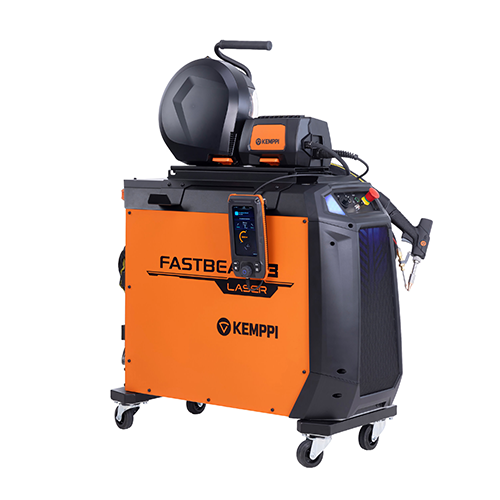

FastBeam 3 je vo Fínsku vyvinutý a vyrobený 3 kW ručný vláknový laserový zvárací zdroj určený pre priemyselné zváranie. Kombinuje vysokú rýchlosť laserového zvárania s presným riadením lúča, asistovaným nastavením parametrov, integrovanými údajmi o zváraní, viacúrovňovými bezpečnostnými prvkami a praktickým systémovým riešením navrhnutým s ohľadom na potreby zvárača.
Koncentrovaný výkon 3 kW vláknového lasera umožňuje dosahovať vysokú rýchlosť zvárania a hlboký prievar pri zachovaní úzkej tepelne ovplyvnenej oblasti. Obmedzením šírenia tepla v okolí zvaru pomáha FastBeam 3 znižovať tepelné deformácie, potrebu opráv a následného dokončovania zvarov. Zvárač tak môže vytvárať kvalitné zvary rýchlejšie a zároveň skrátiť čas potrebný na opravy alebo dokončovacie práce na výrobku.
Prispôsobte laser každému zváraciemu procesu
Materiály, geometria spojov aj požiadavky výroby sa môžu pri jednotlivých aplikáciách líšiť. FastBeam 3 poskytuje zváračovi väčšiu kontrolu nad tým, ako laserový výkon pôsobí na zváraný spoj.
Penetration Shape Control umožňuje prispôsobiť laserový lúč konkrétnej aplikácii nastavením jeho tvaru, vyváženia, kmitania a výkonu. Šírku kmitania lúča je možné nastaviť v rozsahu 0 až 5 mm pri frekvencii 20 až 200 Hz. Zvárač tak získava presnú kontrolu nad prievarom a profilom zvaru pri rôznych materiáloch a typoch zvarových spojov.
Táto flexibilita poskytuje odborníkom v oblasti zvárania kontrolu potrebnú na využitie vysokorýchlostného laserového zvárania v širšom spektre výrobných aplikácií.
Rýchlejšie od nastavenia k zváraniu

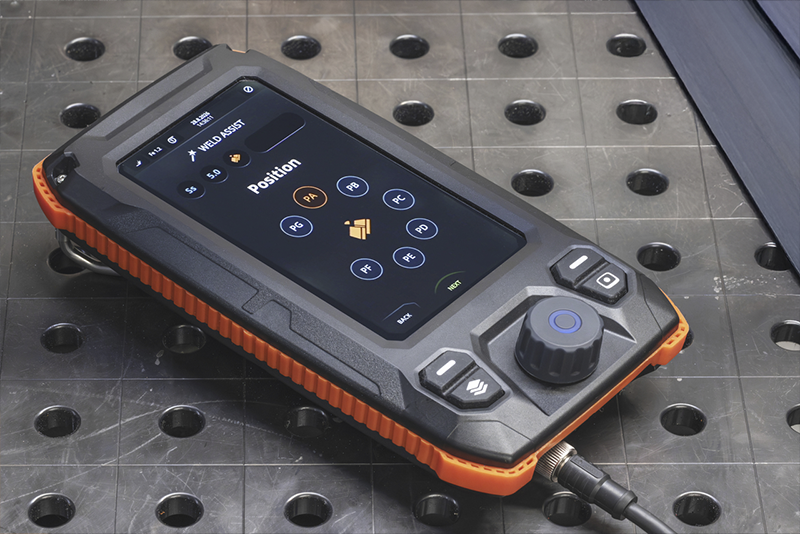

Zavedenie nového zváracieho procesu by malo podporovať výrobu, nie ju spomaľovať. Weld Assist pomáha zváračovi rýchlo a jednoducho nájsť vhodné parametre laserového zvárania. Skracuje tak čas potrebný na nastavenie nových úloh a uľahčuje zavedenie, riadenie a dokumentovanie ručného laserového zvárania v priemyselnej výrobe.
Stabilný výkon vďaka externému vodnému chladeniu

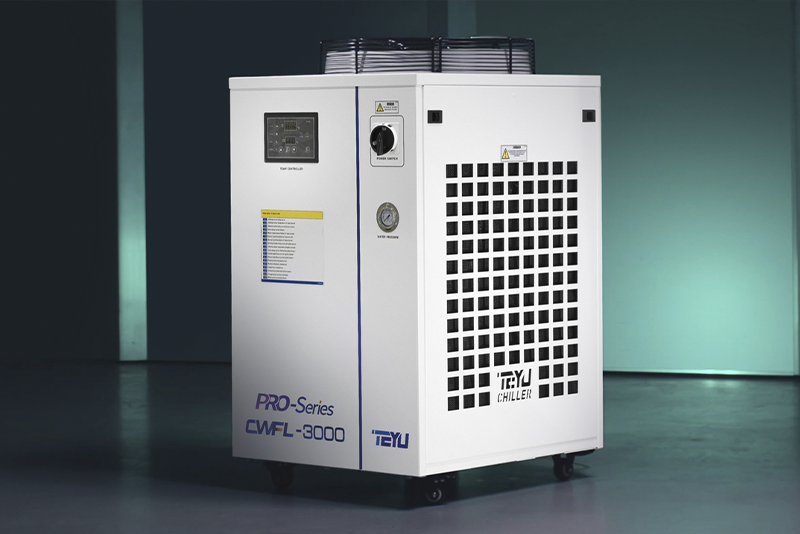

Vysokokapacitný externý chladič zabezpečuje potrebný chladiaci výkon pre vodou chladený 3 kW laserový zdroj a zvárací horák LT3. Pomáha udržiavať kontrolovanú prevádzkovú teplotu a stabilný výkon laserového zvárania aj pri náročnej výrobnej prevádzke.
Chladič je možné umiestniť mimo laserového zváracieho pracoviska pomocou 5 m alebo 10 m chladiacich hadíc. Tým sa znižuje množstvo tepla a hluku v pracovnom priestore a zároveň sa zvyšuje flexibilita pri plánovaní usporiadania výrobnej prevádzky.
Stabilný výkon vďaka externému vodnému chladeniu
Vysokokapacitný externý chladič zabezpečuje potrebný chladiaci výkon pre vodou chladený 3 kW laserový zdroj a zvárací horák LT3. Pomáha udržiavať kontrolovanú prevádzkovú teplotu a stabilný výkon laserového zvárania aj pri náročnej výrobnej prevádzke.
Chladič je možné umiestniť mimo laserového zváracieho pracoviska pomocou 5 m alebo 10 m chladiacich hadíc. Tým sa znižuje množstvo tepla a hluku v pracovnom priestore a zároveň sa zvyšuje flexibilita pri plánovaní usporiadania výrobnej prevádzky.
Špičková bezpečnosť pri laserovom zváraní

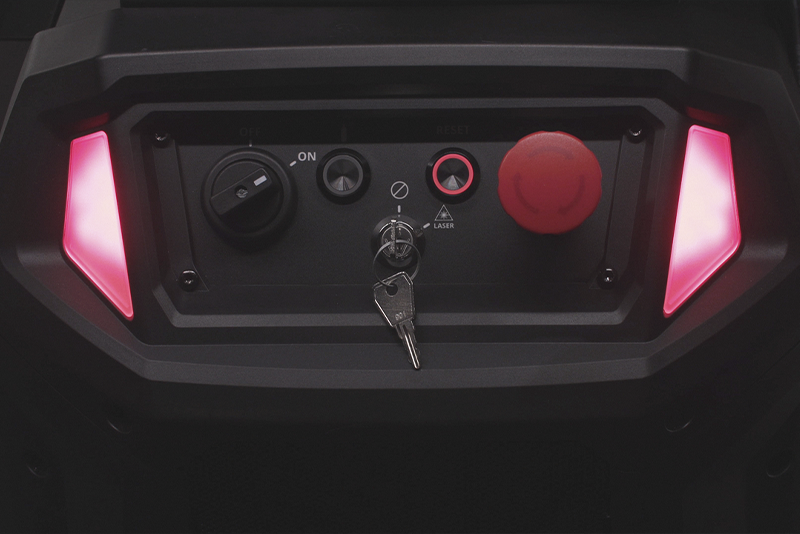

FastBeam 3 podporuje bezpečnejšie ručné laserové zváranie vďaka farebne rozlíšeným stavovým kontrolkám, obmedzenému času na spustenie po kontakte horáka a automatickému vypnutiu laserového výkonu s dvojitou zálohou. Laserová zváracia kukla a ochranné okuliare sú súčasťou štandardnej výbavy.
Podávanie jedného alebo dvoch drôtov

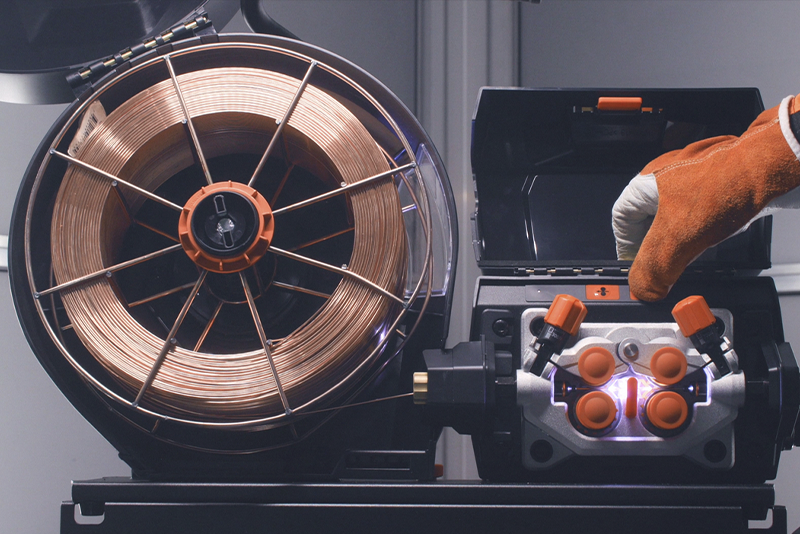

CoolFeed 300 zabezpečuje stabilné a presne riadené podávanie prídavného drôtu pri zváraní spojov, ktoré vyžadujú doplnenie materiálu. Podporuje priemery drôtu 0,8 až 1,6 mm a aplikačne špecifické súpravy podávača a vodiace bowdeny.
FastBeam 3 umožňuje súčasné použitie dvoch podávačov pre zváranie s dvojitým drôtom. Každý podávač môže byť upevnený priamo na zdroji alebo umiestnený bližšie k miestu zvárania.
Podávanie jedného alebo dvoch drôtov
CoolFeed 300 zabezpečuje stabilné a presne riadené podávanie prídavného drôtu pri zváraní spojov, ktoré vyžadujú doplnenie materiálu. Podporuje priemery drôtu 0,8 až 1,6 mm a aplikačne špecifické súpravy podávača a vodiace bowdeny.
FastBeam 3 umožňuje súčasné použitie dvoch podávačov pre zváranie s dvojitým drôtom. Každý podávač môže byť upevnený priamo na zdroji alebo umiestnený bližšie k miestu zvárania.
TECHNICKÉ PARAMETRE
Video
Zvariteľné materiály a maximálne prievary
| Materiál | LaserBeam 3 – jednostranný / obojstranný prievar |
|---|---|
| Uhlíková oceľ | 0,2 – 10 mm / max 16 mm |
| Nerezová oceľ | 0,2 – 8 mm / max 16 mm |
| Hliníkové zliatiny | 1 – 5 mm / max 10 mm |
Typy zvarových spojov
- Kútový spoj vonkajší
- Kútový spoj vnútorný
- Tupý spoj
- Rohový spoj
- Preplátovaný spoj
- Bodovanie (stehovanie)
- S drôtom aj bez drôtu pre všetky typy zvarových spojov
BEZPEČNOSŤ PRI LASEROVOM ZVÁRANÍ
Kemppi LaserBeam 3 je navrhnutý tak, aby spĺňal najprísnejšie požiadavky na bezpečnosť pri práci s vysokovýkonným laserom. Kombinuje inteligentné ochranné prvky, riadené spúšťanie lúča a ergonomický dizajn, čím zabezpečuje maximálnu ochranu obsluhy aj pracovného prostredia.
Laserové zváranie patrí medzi procesy triedy 4, ktoré si vyžadujú dôsledné riadenie rizík spojených s priamym aj odrazeným žiarením. LaserBeam 3 preto umožňuje aktiváciu laseru iba za bezpečných podmienok a podporuje vytvorenie kontrolovaného pracovného prostredia.
Súčasťou bezpečnej prevádzky je zriadenie ochrannej zóny (LCA), používanie predpísaných osobných ochranných pracovných prostriedkov a dohľad kvalifikovanej osoby pre laserovú bezpečnosť (LSO). Na podporu správneho používania poskytuje Kemppi aj odborné školenie formou e-learningu, ukončené certifikáciou.
Výsledkom je bezpečné, kontrolované a profesionálne prostredie, v ktorom môžete naplno využiť potenciál laserového zvárania bez kompromisov.
Osobné ochranné prostriedky ako súčasť dodávky
Kemppi FastBeam 3 dodávame spolu s certifikovanými osobnými ochrannými prostriedkami, ktoré sú nevyhnutné pre bezpečnú prácu pri laserovom zváraní. Sú navrhnuté tak, aby chránili zrak a tvár pred priamym aj odrazeným laserovým žiarením, UV žiarením, teplom a rozstrekom. Ochranné prvky filtrujú konkrétne spektrum vlnovej dĺžky v súlade s normou EN 207:2017 a zabezpečujú maximálnu úroveň ochrany. Súčasťou dodávky sú ochranné okuliare K2 Starlight Plus a kukla K2 Lazer 1080, ktoré je potrebné vždy používať spoločne pre komplexnú ochranu operátora.
Ochrana pokožky a dýchacích ciest
Pri laserovom zváraní je dôležité zabrániť priamemu vystaveniu pokožky laserovému žiareniu. Hoci neexistuje jednotná norma, ktorá by pokrývala celý rozsah laserového žiarenia, odporúča sa používať kvalitné zváračské oblečenie Kemppi a rukavice, ktoré poskytujú ochranu pred teplom, UV žiarením a rozstrekom. Súčasťou dodávky sú aj prémiové rukavice od Kemppi, ktoré zvyšujú bezpečnosť a komfort pri práci.
Rovnako dôležitá je aj ochrana dýchacích ciest. Pri laserovom zváraní je potrebné zabezpečiť účinné odsávanie splodín a dostatočné vetranie pracoviska, pričom kvalita ovzdušia by mala byť pravidelne monitorovaná.
Ochranná zóna laserového žiarenia (LCA)
Pri používaní Kemppi FastBeam 3 je nevyhnutné vytvoriť tzv. ochrannú zónu laserového zariadenia (LCA). Ide o kontrolovaný priestor, v ktorom je pohyb a činnosť osôb riadená a monitorovaná, aby sa minimalizovalo riziko vystavenia nebezpečnému laserovému žiareniu.
Táto zóna môže byť fyzicky ohraničená stenami, bariérami alebo špeciálnymi ochrannými prvkami v súlade s normami IEC/EN 60825. V praxi sa využívajú najmä dva typy ochrany:
- pevné kryty a laserové kabíny, ktoré úplne uzatvárajú pracovisko
- odnímateľné ochranné prvky, ako sú laserové clony alebo zásteny, umožňujúce flexibilné riešenie pracovného priestoru
Správne navrhnutá ochranná zóna je základom bezpečnej prevádzky laserového zvárania a umožňuje efektívne využívať výkon zariadenia bez ohrozenia obsluhy či okolia.
